AMZ101P24W1RES

AMZ系列,10.1寸裸屏,單串口，RS232通訊

AMZ101P24W1RDS

AMZ系列,10.1寸裸屏,單串口，RS485通訊

AMZ101P24W1REE

AMZ系列,10.1寸裸屏,雙串口，COM1 RS232通訊,COM2 RS232,

AMZ101P24W1RED

AMZ系列,10.1寸裸屏,雙串口，COM1 RS232通訊,COM2 RS485

AMZ101P24W1RDD

AMZ系列,10.1寸裸屏,雙串口，COM1 RS485通訊,COM2 RS485

10.1英寸

AMZ101P24

257.7*148.3mm

222.7*125.3mm

247.5*120.4mm

22mm

硬件性能

型號

AMZ101P24

顯示屏

10.1" TFT LCD

分辨率（Px）

1024X600

色彩

26萬

亮度

250 cd/m²

背光

LED

LED壽命

2萬小時

觸摸屏

4線式工業電阻觸摸屏（表面硬度4H），可定制電容式觸摸屏

CPU

32-bit 600MHz主頻 ARM9內置32MB DDR內存

存儲器

128Mbyte SPI NAND FLASH

RTC

實時時鐘內置

以太網

無

掉電數據保存

支持

USB端口

1個USB2.0 Device端口，1個USB2.0 HOST端口

程序下載方式

USB，U盤，SD卡下載

U盤

支持

通訊端口

COM1：RS232,RS485可選

COM2：RS232,RS485可選

電氣規格

額定功率

3.5W

額定電壓

DC 10-30V

電源保護

具備+/-2KV雷擊浪涌保護能力

允許失電

<5ms

CE&ROHS

符合EN61000-6-2:2005，EN61000-6-4:2007標準；雷擊浪涌+/-2KV,群脈沖+/-4KV；靜電接觸放電+/-8KV；靜電空氣放電+/-10KV.

環境規格

工作溫度

-20℃~60℃

存儲溫度

-30℃~70℃

環境濕度

10~90%RH(無冷凝)

抗震性

10-25Hz（X、Y、Z方向，2g/30分鐘）

冷卻方式

自然風冷

其他參數

有效顯示區

222.7*125.3mm

開孔尺寸

247.5*120.4mm

外形尺寸

257.7*148.3mm

整機凈重

380g

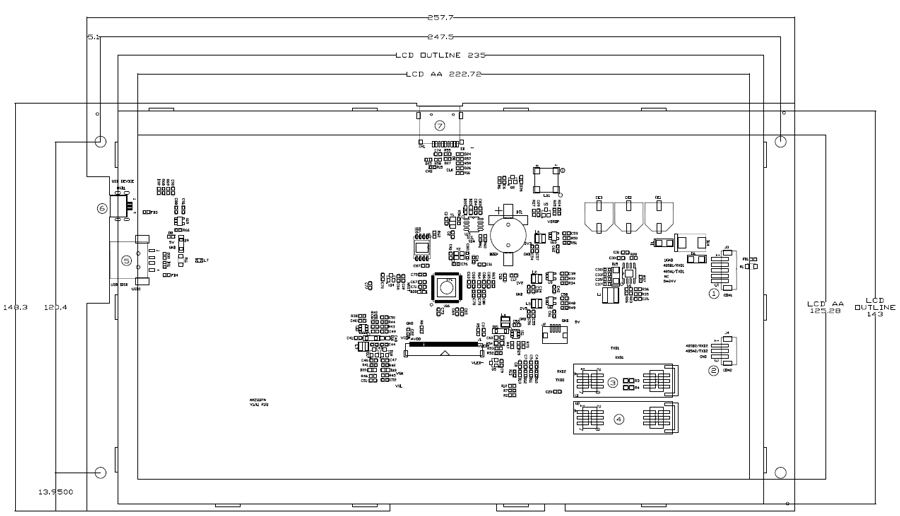

器件位置

說明

1

DC24V電源及COM1通訊輸入接口

2

COM2通訊輸入接口

3

USB2 A型，USB_HOST,僅支持U盤下載組態或升級底層程序

4

USB1 Micro型，USB_DEVICE,僅支持電腦USB下載組態或升級底層程序

5

SD卡座，支持SD卡下載組態或升級底層程序

6

COM1通訊方式選擇接口

7

COM2通訊方式選擇接口
